OPGW ZB Anti Twist Koşu Tahtası

Çin Lingkai'de üretilen OPGW ZB Bükülme Önleyici Koşu Paneli, aynı zamanda bir iletişim devresi olarak da hizmet veren optik topraklama kablosunu desteklemek ve yönlendirmek için elektrik iletim sistemlerinde kullanılan özel bir cihazdır. Normal çalışma sırasında OPGW'de oluşabilecek bükülme ve salınımları en aza indirecek şekilde tasarlanmıştır.

Talep Gönder

Ürün Açıklaması

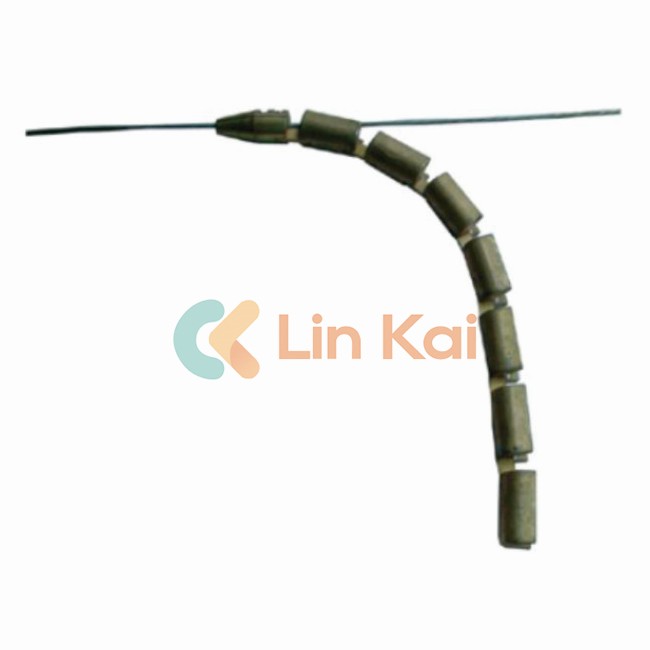

Lingkai'nin OPGW Head Running Board olarak adlandırılan dayanıklı OPGW ZB Anti Twist Running Board'u, OPGW kablosunu havai iletim hattında çekmek için kullanılır. OPGW ZB Bükülmeyi Önleyici Koşu Paneli, tel çekme işlemlerinde OPGW kablosunun bükülmesini önlemek için iki parça çelik karşı ağırlıktan oluşur. Fiber optik kablo çekiminde kullanılır. Bu aletle kablonun spiral şeklinde dönmesi önlenebilir. 2 adet cihaz için 2 metre aralık mesafesi ile doğrudan OPGW kablosunun başına monte edilir. Bu tel çekme araçları OPGW başlık panoları fiber optik kablo çekimi için kullanılır; Çekme halatını fiber optik kablo ile bağlamak için özel olarak tasarlanmıştır. Bu aletle kablonun spiral şeklinde dönmesi önlenebilir.

OPGW ZB Bükülmeyi Önleyici Koşu Tahtası (karşı ağırlık cihazı)

Ürün No.	Modeli	Nominal yük (KN)	Bükülmeyi önleyici tork kuvveti (N.m)	OPGW boyut aralığı (mm)	Toplam ağırlık (kg)
20118	ZB1	20	32	11-16	2X12,5

OPGW ZB Anti-Twist Koşu Paneli ve topraklama kablosu için Mesh soket bağlantılarına ilişkin parametreler

Tek kafa Ürün No.	Çift kafa Ürün No.	Modeli	Kablo Çapı (mm)	Yük (KN)
Koruyuculu	koruyuculu	Modeli	Kablo Çapı (mm)	derecelendirildi	Kırmak
17141	17141S	SLE(S)-1	F7-11	10	30
17142	17142S	SLE(S)-1,5	F11-15	15	45
17143	17143S	SLE(S)-2	F15-18	20	60
17144	17144S	SLE(S)-2,5	F18-22	25	75

OPGW ZB Anti-Twist Koşu Paneli ve topraklama teli için ağ soket bağlantıları, hat çekme işlemlerinde OPGW veya GSW'yi kavramak için kullanılır. Mesh soket bağlantıları yüksek mukavemetli galvanizli çelik telden yapılmış, çok yumuşak bir şekilde örülmüş ve koruyucu bir alüminyum manşon ve bakır manşonla preslenmiştir. Manşon iletkeni koruyabilir ve OPGW kafasının ağ soket bağlantılarına zarar vermesini önleyebilir.
