İletken Kasnak Çekme Blokları Nelerdir?

İletken Kasnak Çekme Blokları Nelerdir?

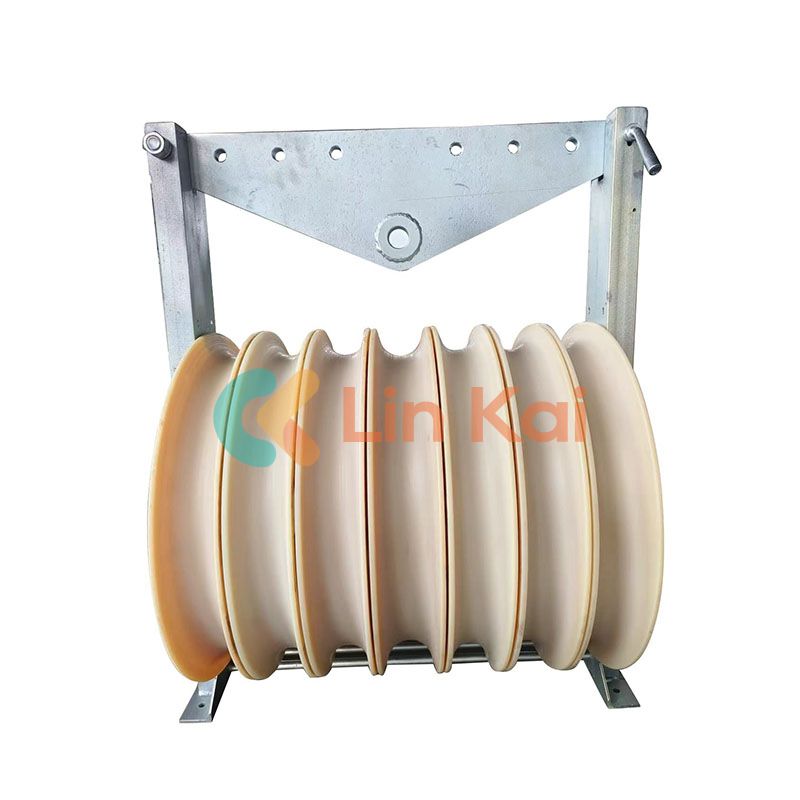

İletken makara tel çekme blokları, havai iletim hattı tel çekimi sırasında elektrik iletkenlerini (telleri) desteklemek ve yönlendirmek için tasarlanmış özel makaralardır. Düzenek tipik olarak adı verilen yivli bir tekerlekten oluşur.kasnakve destekleyici bir çerçeve. İletken, sürtünmeyi azaltmak ve iletkenin yüzeyini korumak için serbestçe dönen makaradan geçer. Bloklar, çekme işlemi başlamadan önce geçici olarak kule yapılarına veya geçici desteklere monte edilir.

İletken Kasnak Çekme Blokları Nasıl Çalışır?

Bir dizileme işlemi sırasında:

• İlk olarak tüm güzergah boyunca bir pilot halat veya çekme hattı kurulur.
• İletken bağlama bloğu kulelere veya açılı noktalara yerleştirilir.
• İletken çekme halatına bağlanır ve her makaradan çekilir.
• Kasnağın dönüşü sürtünmeyi önemli ölçüde azaltır ve iletkenin aşınmasını veya hasar görmesini önler.

Yivli makara, engebeli arazilerden veya virajlardan geçerken bile iletkenin yolda kalmasını sağlar. Yumuşak hareket aynı zamanda ekiplerin uygun gerilimi korumasına ve kurulum gecikmelerini en aza indirmesine yardımcı olur.

İletken Kasnak Çekme Blokları Neden Önemlidir?

Bu blokların enerji hattı yapımında vazgeçilmez olmasının birkaç kritik nedeni vardır:

• Azaltılmış Sürtünme ve Hasar:Tasarım, iletkenlerdeki sürtünmeyi ve aşınmayı en aza indirerek kurulum sırasında maliyetli hasarları önler.
• Doğru Gerilim Yönetimi:Tutarlı iletken sarkması ve uzun vadeli güvenilirlik için gerekli olan kontrollü gerilimi kolaylaştırırlar.
• Geliştirilmiş Güvenlik:İletkenleri blokaj olmadan manuel olarak çekmek, kırılma ve çalışanların zarar görme riskini artırır. Bloklar bu riskleri azaltır.
• Verimli Uzun Mesafe Çekimi:Uzun açıklıklar veya zorlu araziler için bloklar kurulumun sorunsuz ve gereksiz duraklamalar olmadan ilerlemesini sağlar.

Hangi Tip İletken Kasnak Çekme Blokları Mevcuttur?

Tel çekme blokları, makara sayısına ve özel kullanım durumlarına göre kategorize edilir:

Doğru İletken Kasnak Çekme Bloğunu Nasıl Seçersiniz?

Uygun bir blok seçerken temel kriterler şunlardır:

• İletken Boyutu ve Türü:Bükülme gerilimini en aza indirmek için kasnak çapının iletken çapının en az 30-40 katı olduğundan emin olun.
• İletken Sayısı:Hat tasarımınıza uygun makara sayısına sahip blokları seçin; bir iletken için tekli, paket sistemler için çoklu.
• Nominal Yük Kapasitesi:Çalışma yükü maksimum çekme gerilimini bir güvenlik payı kadar aşmalıdır.
• Çerçeve ve Malzeme:Çerçeveler genellikle galvanizli çelikten, makaralar ise isteğe bağlı koruyucu astarlı yüksek mukavemetli alüminyum veya MC naylondan yapılır.

Hangi Güvenlik Hususları Önemlidir?

• Doğru Kurulum:Çekme sırasında kazara yerinden çıkmayı önlemek için kulelere güvenli bir şekilde sabitlendiğinden emin olun.
• Düzenli Denetim:Çalışma sırasında arızayı önlemek için kasnak ve yatak koşullarını sık sık kontrol edin.
• Koruyucu Ekipman Kullanın:İşçiler yüksek gerilim iletkenleri ve aletleriyle çalışırken KKD giymelidir.

Sıkça Sorulan Sorular

İletken kasnak çekme bloğunun temel amacı nedir?
Sürtünmeyi ve mekanik hasarı en aza indirirken, havai hat kurulumu sırasında iletkene rehberlik eder ve destekler.

Kasnak malzemesi performansı nasıl etkiler?
MC naylon veya alüminyumdan yapılmış astarlı makaralar sürtünmeyi azaltır ve iletken aşınmasını en aza indirir.

Bir makara bloğu birden fazla iletkeni taşıyabilir mi?
Evet — çok makaralı bloklar aynı anda iki, üç veya dört iletkeni taşıyacak şekilde tasarlanmıştır.

İletken kasnak çekme blokları yalnızca elektrik hatları için mi?
Öncelikle evet, ancak benzer bloklar telekom ve diğer havai kablo tesisatlarında da kullanılabilir.

Blok seçimini hangi faktörler etkiler?
İletken boyutu, gerilim yükü, ortam ve güzergah karmaşıklığının tümü blok seçimini etkiler.
